Планирование и проектирование нарезки противоскользящих швов в бетонных полах коровников

Введение: почему это критически важно

Бетон — оптимальный материал для полов в коровниках: он прочен, гигиеничен и долговечен. Однако у него есть один серьёзный недостаток. В сочетании с навозом и влагой бетонная поверхность становится чрезвычайно скользкой. Когда корова идёт по навозной аллее и её нога соскальзывает в сторону, рвутся сухожилия — а это, как правило, приговор животному. Потери для хозяйства огромны.

Нарезка противоскользящих швов (канавок, борозд) в бетонных полах — это наиболее доступное и эффективное решение проблемы. Практика показывает, что правильно выполненные швы снижают травматизм стада до 100%. Это в разы дешевле резиновых покрытий и служит десятки лет.

В этой статье мы даём полное руководство по проектированию нарезки противоскользящих швов — для проектировщиков, строителей и руководителей хозяйств.

Основываясь на рекомендациях академика Хазанова В.Е.

Ключевые термины (для поиска и понимания)

1. Основные параметры швов

Проектирование начинается с выбора правильных геометрических параметров шва. В этой статье приведены параметры рекомендованные академиком СХ Хазановым Виктором Евгеньевичем (подробнее в нашей статье). Так же учтены методологии рекомендованные животноводческими ассоциациями других стран (подробнее в нашей статье).

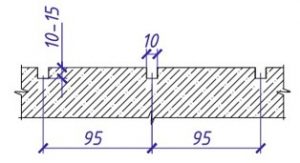

Рекомендуемые параметры

Почему форма профиля имеет значение

Швы должны иметь прямые вертикальные стенки под углом 90 градусов. Когда копыто начинает скользить, оно упирается в острый вертикальный край канавки, что мгновенно останавливает скольжение. Алмазными дисками в качественном бетоне удаётся делать вполне острые края.

2. Виды узоров нарезки

2.1. Параллельная нарезка (минимум)

Швы нарезаются параллельно движению скрепера или основному направлению движения животных в проходах.

Где применять:

• Навозные аллеи (проходы);
• Проходы в другие корпуса и доильный зал.

Такой способ дешевле, но сцепление копыта будет только при прямолинейном движении скота.

2.2. Ромбовидная нарезка

Это наиболее эффективный вариант. Швы нарезаются в двух направлениях, создавая ромбовидный узор.

Где применять:

• Навозные аллеи, зоны поилок;
• Места, где коровы совершают резкие повороты;
• Преддоильный накопитель;
• Места массового скопления животных.

Швы нарезаются «ёлочкой» — продольно и под углом 70–80° от оси движения скрепера. Такой угол оптимален, чтобы скрепер не скалывал края шва.

2.3. Квадратная нарезка

Применяется в проходах и зонах скопления скота, где не ходит скрепер.

3. Зонирование: где и какие швы проектировать

Проектирование нарезки должно учитывать функциональные зоны коровника:

Покрытие: Насечки должны занимать не менее 85% ширины прохода для эффективной защиты от травматизма.

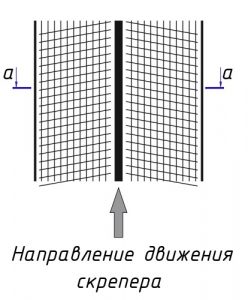

4. Учёт направления движения скрепера — критический момент!

Это один из самых важных, но часто упускаемых аспектов проектирования.

Скрепер — это механизм, который очищает навозные аллеи. Он движется по полу и счищает навоз.

Если поперечные швы совпадают с лезвием скрепера (квадратная нарезка), возможны проблемы:

• Скрепер может застревать или вибрировать на швах;
• Швы могут разрушаться от постоянного механического воздействия лезвия скрепера;
• Снижается эффективность уборки.

5. Технология выполнения работ (для строителей)

5.1. Когда нарезать

Нарезка выполняется не менее чем через 7 дней после заливки бетона.

5.2. Оборудование

Используется многодисковый резчик с алмазными дисками. Это обеспечивает:

• точную геометрию швов;
• чистые вертикальные края;
• одинаковую ширину по всей длине.

Лучше резать с водой — шов получается более острым. Но есть многодисковые резчики, работающие без воды, допускаются и такие.

6. Частые ошибки при проектировании

7. Экономическая эффективность

Сравнение с альтернативами говорит само за себя:

Нарезка швов в бетонном полу в 3–4 раза дешевле устройства резинового покрытия.

8. Пошаговый алгоритм проектирования (для проектировщиков)

1. Определить зоны коровника — навозные аллеи, зона кормления, поилки, преддоильный накопитель, выходы.
2. Выбрать тип узора для каждой зоны:
   • Ромбовидный — во всех зонах движения скота;
   • Параллельный — в прямолинейных проходах в случае удешевления строительства.
3. Задать параметры швов:
   • Глубина: от 10 мм;
   • Ширина: 9–12 мм (рекомендуется 10 мм);
   • Шаг: 80–100 мм (рекомендуется 92 мм).
4. Согласовать направление — все швы на навозных аллеях должны быть параллельны движению скрепера.

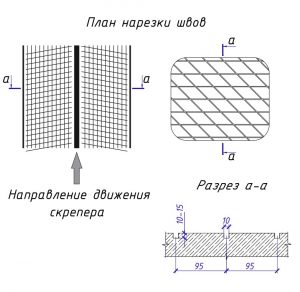

5. Нанести на план — как в предоставленном проекте (файл План нарезки швов.jpg).
6. Указать в пояснительной записке:
   • параметры швов;
   • типы узоров по зонам;
   • технологию выполнения;
   • требования к качеству (вертикальные стенки).
7. Передать строителям — с чёткими инструкциями по срокам нарезки (не менее 7 суток после заливки бетона).

Скачать проект в векторе .pdf

Заключение

Проектирование нарезки противоскользящих швов в бетонных полах коровников — это не просто техническая деталь. Это инвестиция в здоровье стада и экономику хозяйства.

Правильно спроектированные и выполненные швы:

• предотвращают травмы и падеж животных;
• снижают ветеринарные расходы;
• увеличивают продуктивность стада;
• служат 20–50 лет без замены;
• окупаются в течение года-двух.

Ключевые принципы, которые должны быть заложены в любой проект:

• Вертикальные стенки швов;
• Глубина 10–15 мм, ширина 10 мм, шаг 92 мм.
